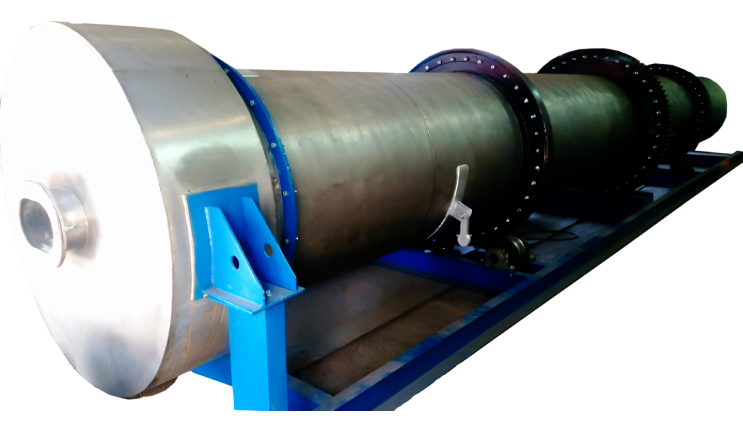

Secador Rotativo de Aquecimento Direto

Princípio

Um secador rotativo direto funciona com base no princípio da transferência direta de calor entre os gases quentes e o material úmido. O ar quente ou os gases de combustão, gerados por uma fornalha ou queimador, entram em contato direto com o material dentro do tambor rotativo. O calor do gás é transferido para o material sólido por convecção e condução, fazendo com que a umidade evapore rapidamente. O ar carregado de vapor é removido através do sistema de exaustão, enquanto o material seco é descarregado pela outra extremidade do secador.

A taxa de secagem depende da temperatura do ar, velocidade do ar, taxa de alimentação e tempo de contato entre o gás quente e o material. Este projeto é altamente eficiente e amplamente utilizado quando o contato direto entre o gás e o produto é aceitável.

Construção

Um secador rotativo direto consiste nos seguintes componentes principais:

• Carcaça Rotativa (Tambor):
  O secador consiste em uma carcaça cilíndrica rotativa levemente inclinada, geralmente fabricada em aço carbono ou aço inoxidável, dependendo do material a ser seco. O tambor normalmente possui comprimento equivalente a 4 a 10 vezes o seu diâmetro e gira entre 2 e 10 rpm. A inclinação (1°–5°) auxilia o deslocamento do material da alimentação até a descarga por gravidade.
• Palhetas Internas (Flights):
  No interior do tambor, palhetas elevadoras ou aletas são soldadas ao longo da circunferência interna. Elas elevam o material e o fazem cair através da corrente de ar quente à medida que o tambor gira, garantindo exposição uniforme e transferência de calor eficiente.
• Sistema de Alimentação e Descarga:
  O material úmido é alimentado pela extremidade mais alta do tambor através de uma calha de alimentação, alimentador helicoidal ou válvula rotativa. À medida que o tambor gira, o material desloca-se gradualmente para a extremidade de descarga, onde o produto seco é coletado por uma calha ou transportador helicoidal.
• Gerador de Ar Quente / Fornalha:
  Os gases quentes são produzidos por um queimador a gás, queimador a óleo ou fornalha a combustível sólido. Esses gases são introduzidos no tambor pela extremidade de alimentação (fluxo cocorrente) ou pela extremidade de descarga (fluxo contracorrente), dependendo do produto e do processo.
  • Fluxo cocorrente: O ar quente e o material movem-se na mesma direção. Proporciona secagem mais suave e é adequado para materiais sensíveis ao calor.
  • Fluxo contracorrente: O ar quente e o material movem-se em direções opostas, proporcionando maior eficiência de secagem e menor teor de umidade final.
• Sistema de Exaustão de Ar:
  Os gases de exaustão contendo vapor de água saem através de um duto na extremidade oposta e passam por um separador ciclônico, filtro de mangas ou lavador para remover partículas de pó arrastadas antes da descarga para a atmosfera.
• Mecanismo de Acionamento:
  O tambor é apoiado sobre pneus (tyres) e roletes de suporte e acionado por um motor elétrico e redutor através de corrente, correia ou engrenagem periférica.
• Instrumentação e Controle:
  A temperatura e o fluxo de ar são monitorados por termopares e manômetros, enquanto os sistemas modernos utilizam controles PLC–IHM para operação precisa.

Secador Rotativo de Aquecimento Indireto

Princípio

Um secador rotativo indireto (também conhecido como secador rotativo a vácuo ou secador rotativo condutivo) opera com base no princípio da transferência indireta de calor — o meio de secagem (normalmente vapor, óleo térmico ou gases quentes) não entra em contato direto com o material. Em vez disso, o calor é transferido através da parede metálica do tambor por condução e radiação.

A secagem ocorre sob temperatura e atmosfera controladas, frequentemente sob vácuo, para evitar oxidação, contaminação ou degradação de materiais sensíveis ao calor. O vapor de umidade é removido do sistema através de uma bomba de vácuo ou condensador.

Esse projeto é utilizado para materiais tóxicos, finos, poeirentos ou quimicamente reativos, nos quais a contaminação por gases de combustão ou a oxidação devem ser evitadas.

Construção

Um secador rotativo indireto consiste em:

• Carcaça Rotativa (Tambor):
  Semelhante a um secador direto, o tambor é uma carcaça cilíndrica oca, montada horizontalmente e girando lentamente (1–10 rpm). A superfície externa geralmente é isolada para evitar perdas de calor. O tambor é aquecido externamente por camisas de vapor, serpentinas de óleo térmico ou camisas de gases quentes.
• Projeto Sem Palhetas Internas:
  Ao contrário dos secadores diretos, os secadores indiretos normalmente não possuem palhetas internas, pois o movimento do material ocorre pela rotação lenta do tambor e pela suave movimentação dos sólidos. Em alguns projetos, pás ou elevadores são adicionados para melhorar a mistura e a exposição à superfície aquecida.
• Sistema de Meio de Aquecimento:
  O meio de aquecimento (vapor, óleo quente ou gases de combustão) circula através de camisas, serpentinas ou tubos ao redor do tambor. O calor é transferido através da parede metálica para o material. O meio entra e sai através de juntas rotativas, permitindo aquecimento contínuo.
• Mecanismo de Alimentação e Descarga:
  O material é alimentado no tambor através de um alimentador helicoidal vedado ou válvula rotativa para evitar vazamentos de gás. O produto seco é descarregado por uma calha de saída ou transportador helicoidal.
• Sistema de Exaustão de Vapores:
  À medida que a umidade evapora, os vapores são removidos através de uma linha de ventilação ou vácuo conectada a um condensador e uma bomba de vácuo. O condensado é coletado separadamente, enquanto os gases não condensáveis são ventilados com segurança.
• Acionamento e Suporte:
  O tambor é apoiado sobre roletes e pneus (tyres) e acionado por um motor elétrico e redutor. Um inversor de frequência (VFD) permite controle preciso do tempo de residência.
• Instrumentação e Controle:
  Temperatura, pressão e fluxo do meio de aquecimento são controlados automaticamente por meio de sensores, válvulas de controle e sistemas baseados em PLC.
